Vorbaurahmen
Systemlösung für zweischalige Mauerwerke

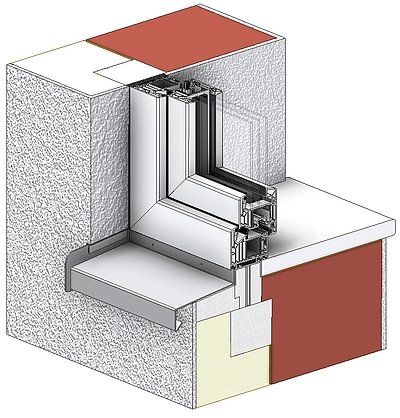

Mit diesem System kann das Fenster in die äußere Dämmebene eingebaut werden und beseitigt Wärmebrücken zwischen Fenster und Mauerwerk.
Mauerwerk und Fensterrahmen sowie Mauerwerk und Fensterbank werden thermisch getrennt, die Fensterkonstruktion optimal isoliert.
Der Isothermenverlauf wird deutlich verbessert, der Schallschutz ebenso.
Passivhaus, KfW-Effizienzhaus-Standards 40 Plus, 40 und 55 zugelassen.
Mehr Wohnraum
bei zweischaligem Mauerwerk können mit diesem System das Fenster und ebenso Fenster-Türen in der Dämmebene montiert werden.
Nach der Verordnung zur Berechnung der Wohnfläche (Wohnflächenverordnung - WoFlV) gilt bei der Ermittlung der Grundfläche ( § 3 ) Fenster- und offenen Wandnischen, die nicht bis zum Fußboden herunterreichen oder bis zum Fußboden herunterreichen und 0,13 Meter oder weniger tief sind nicht zum Wohnraum dazu.
Mit unserem System können Sie zukünftig Fenster-Türen mit in die Wohnraum-Berechnung mit einbeziehen.
Eigenschaften und Vorteile
Unsere Laibungsrahmen-Systeme sind geprüft und durch das FIW München und das SWA Aachen zertifiziert.
Wir übertreffen deutlich die Anforderungen der EnEV 2009.
- hoch wärme- und schalldämmend
- geeignet für Passivhaus, Effizienzhaus 40 Plus, 40, 55
- höchste Stabilität durch expandiertes EPS
- witterungsbeständig, formstabil, frostsicher
- flächige Auflage der Außenfensterbank bei Einsatz mit Sohlbank-System
- vereinfachte Fenstermontage in die Dämmebene
- mehr Wohnraum bei zweischaligem Mauerwerk
- mehr Fensterbankfläche Innen
- RC 2 geprüft nach DIN EN 1627
- Hohe Lastabtragung (579 Kilogramm)
- Absturzsicherung TRAV nach DIN 18008
- Wärmeleitfähigkeit λ = 0,0307 W (m-K)
- Effektiver Schallschutz 46 dB (Rw)
Unser Vorbaurahmen-System kann mit Rollladen- bzw. Raffstorekasten, sowie auch ohne eingebaut werden.
Beispielrechnung der Wohnflächenoptimierung
Wohngebäude mit 20 Wohnungen, je 2 Fenstertüren (101 und 251 cm breit)
Unter Berücksichtigung von Montageabstand von 3 cm und 1,5 cm Verputz bei Einbau des Vorbaurahmen-System ohne Sohlbankzarge in Mauerwek Beton 20 cm + WDVS.
Sprechen Sie uns für Ihr Projekt an.
Gerne unterbreiten wir Ihnen Angebot mit den Material- und Montagekosten.
aus der Praxis
Montagebeispiel an Wohnanlage in München.
Schön zu sehen ist die Integration des Vorbaurahmens in dem Wärmedämmverbundsystem.
Die Rollladenkästen sind zum Wandaufbau ausgelegt.
Übrigens können WDVS-Platten ab Montage der Vorbauzarge bereits montiert werden.
100% mehr Fensterbank

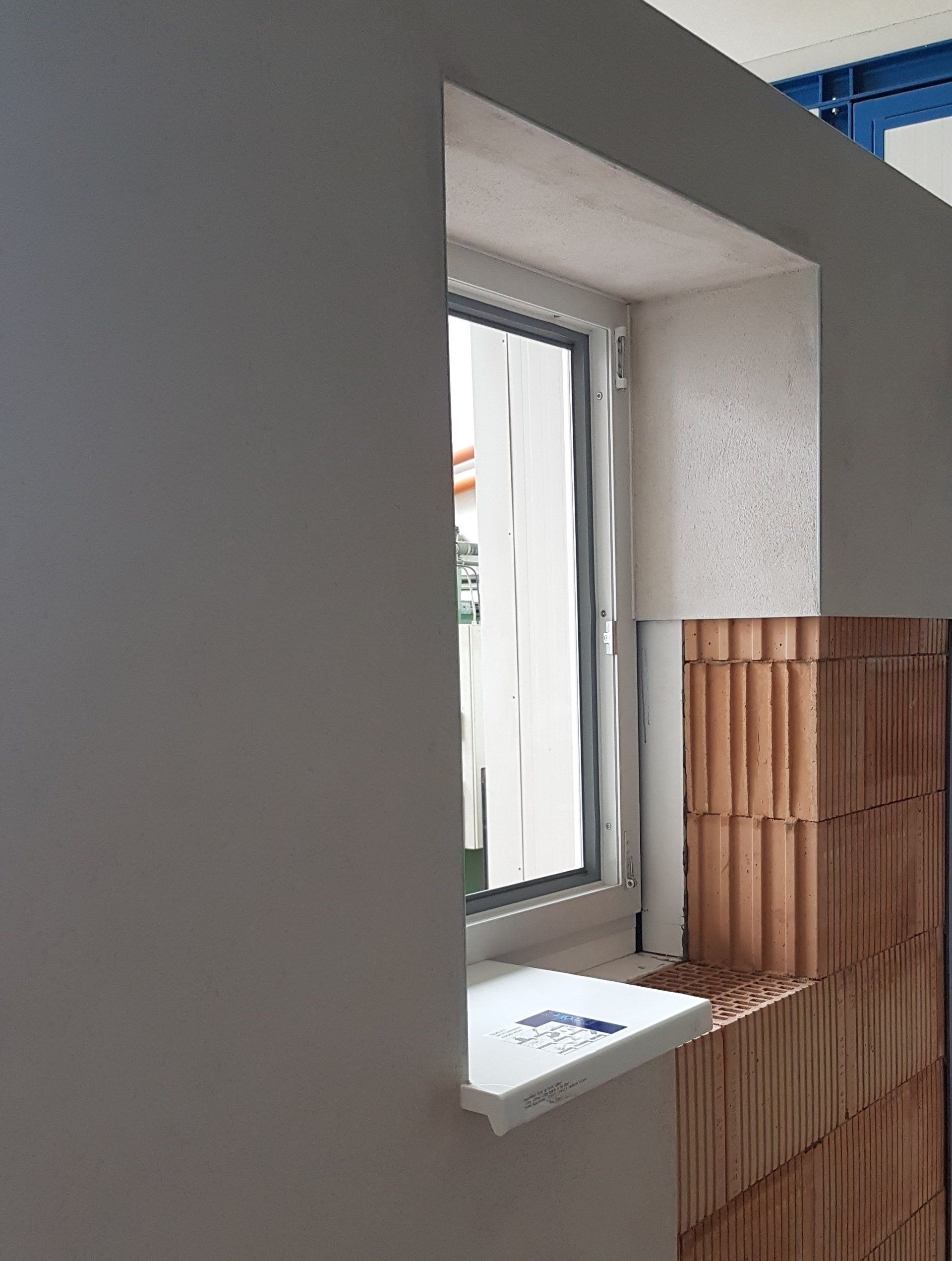

Montagebeispiel in Ziegelwand mit WDVS
Innenräume wirken größer und bei Fenster-Türen zählt mehr Wohnraum in qm dazu.
RC 2 trotz wärmedämmende Ziegelbauweise !
