AKTIV-SYSTEM

Rund- und Segmentbogen

Gerade kann jeder.

Wir erfüllen Architekten-Wünsche auf höchstem Niveau. Für die Gestaltung Ihrer Fassade können wir nahezu alle möglichen Varianten an Segment- und Rundbögenkästen produzieren.

In unserer Produktionsbetrieb produzieren wir Rund- und Segmentbögen-Kästen für Rollladen, Raffstore und Zip-Beschattungen, und immer mit den höchsten Werten zur Wärme- und Schalldämmung.

Dabei beraten wir Sie in Sachen Beschattung und vielen weiteren Optionen wie zum Beispiel zur zusätzlichen Fenster-Befestigung oder zur Motorisierung.

Unsere Segment- und Rundbogenkästen sind auch in der Ausführung mit Lüftungssystem erhältlich.

AKTIV-SYSTEM - Ihr Spezialist für innovative und hochwertige Rollladenkästen in Rund- oder Segmentbogen-Ausführung.

Durch die hervorragenden- Wärme- und Schallschutzwerte unserer Produkte im Vergleich zu herkömmlichen Rollladenkästen-Anbietern erhalten Sie auch unsere Rund- und Segmentbögen-Kästen für KfW 40 NH und QNG-Plus - hoch wärme- und schalldämmend.

Weitere Informationen >>>

Segmentbogen

Rundbogen mit Seitenfenster

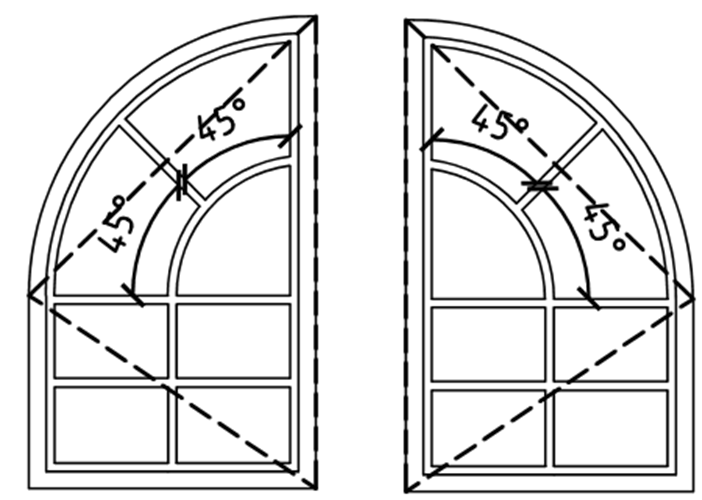

Halb-Rundbogen

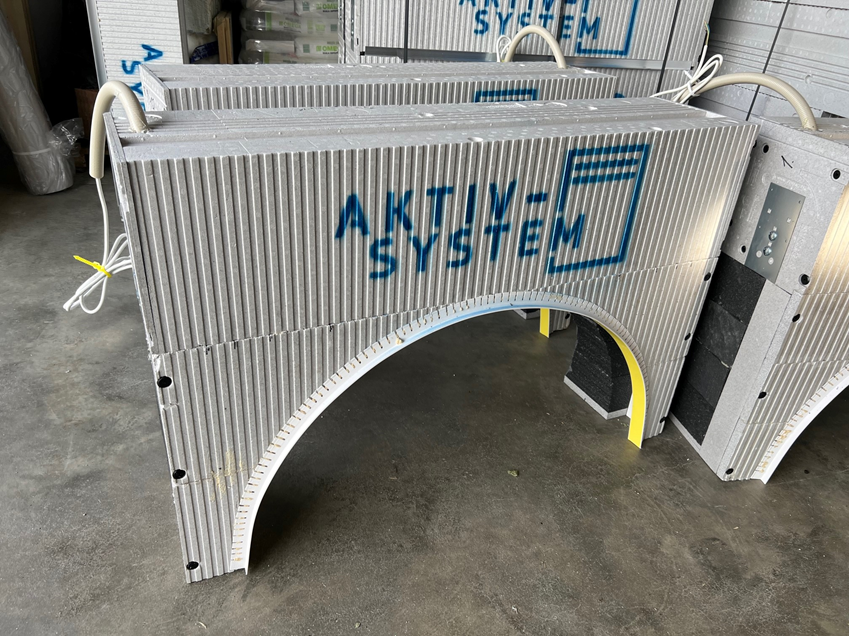

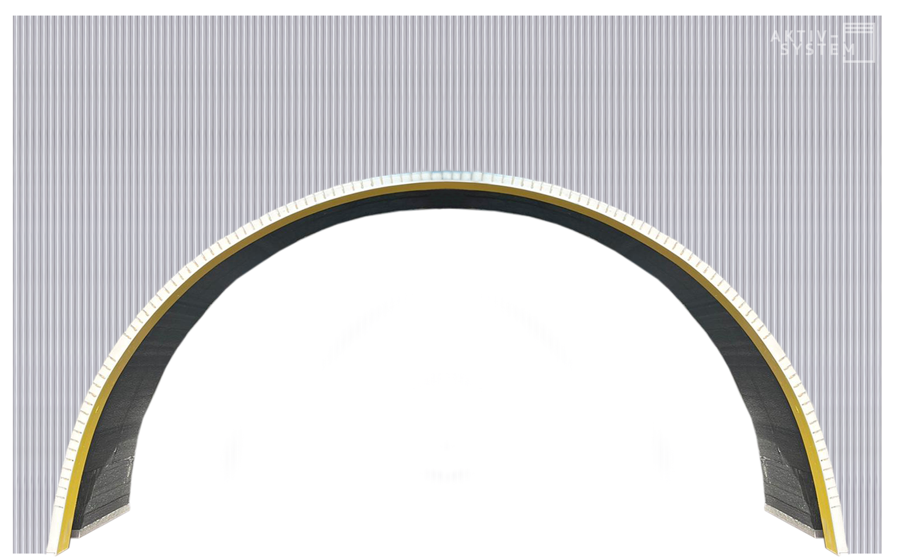

Rundbogenkasten

Rundbogenkasten mit einem 500 mm hohen Bogenstich - bei einer Rohbaubreite von 1000 mm

Rundbogenkasten - Gotischer Stiel

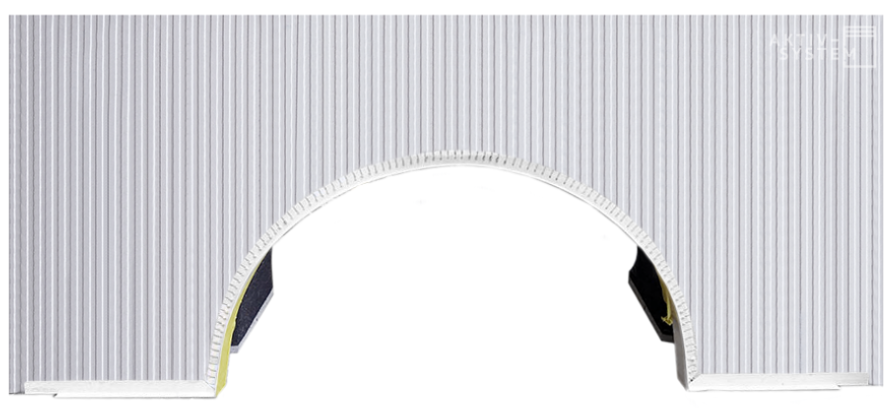

Sonderausführung Rundbogenkasten mit Seitenelementen - Bogenstich 500 mm mit einem Rohbaumaß von 1000 mm mit 400 mm Seitenelementen

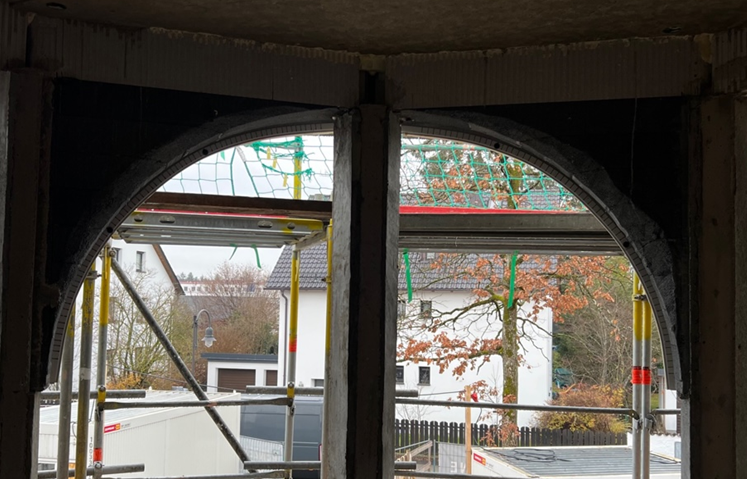

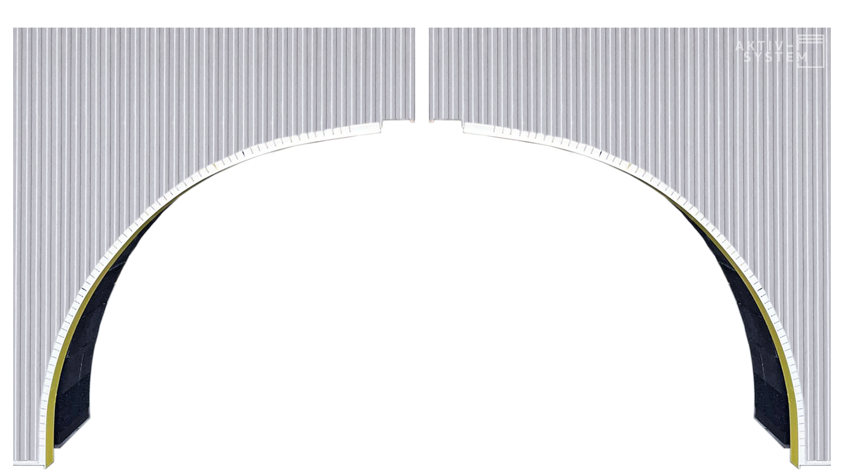

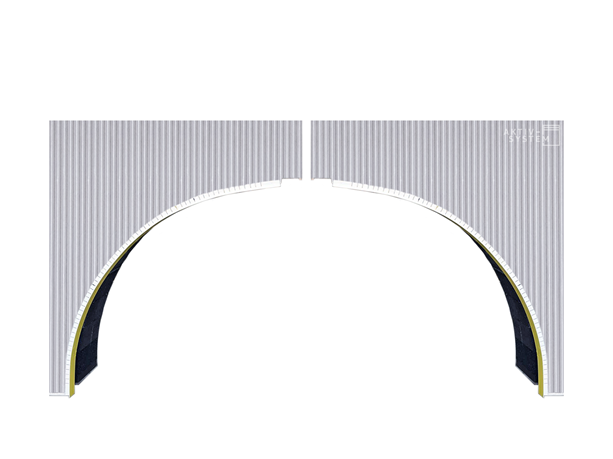

Halbrundbogenkasten

Halbrundbogenkasten - Bogenstich 1000 mm mit einer Rohbaubreiten von 1000 mm - Halbrundbogenkasten links und rechts im Duett in der Fassade ergeben so ein harmonisches Bild.

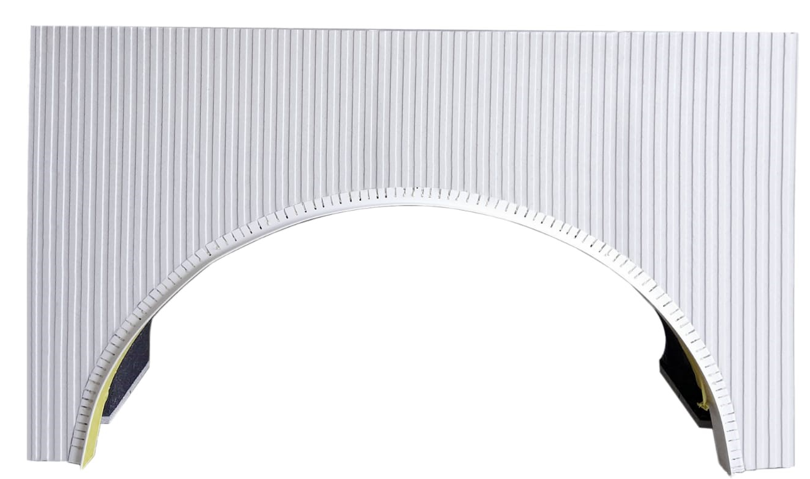

Segmentbogenkasten

Segmentbogenkasten mit einem Bogenstich von 500 mm bei einer Rohbaubreite von 1200 mm

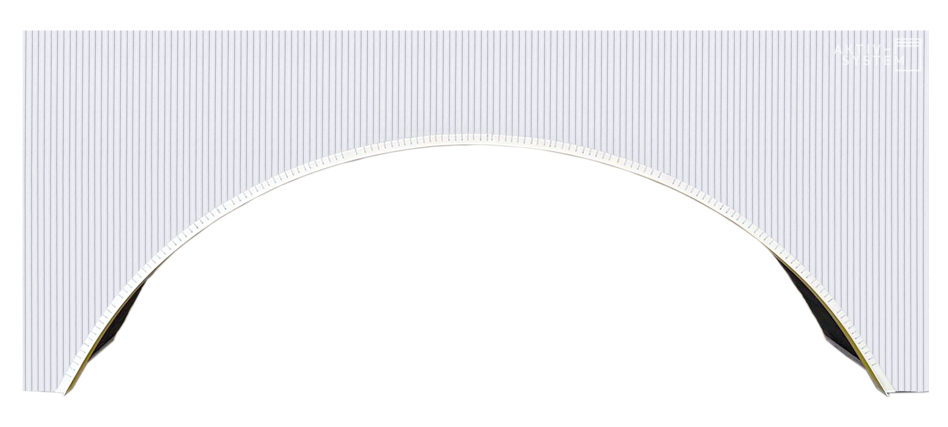

Segmentbogenkasten lange Ausführung

Segmentbogenkasten mit einem Bogenstich von 500 mm bei einer Rohbaubreite von 2000 mm

Vorher Nachher

Fassade mit Rundbogen

Die hochwertige Außenfassade mit Säulen und Laibungssteinen, gepaart mit den in Rundbogenfenstern als Highlight.

Mit unseren Lösungen zur Beschattung und den passenden Rolladenkasten konnten wir dazu beitragen die Außenfassade dieser Stadt-Villa in München modern und wohl einzigartig zu gestalten.

Rundbogen-Segmentbogen Maße und Informationen

Für monolithische Bauweise und Fassaden mit Wärme-Dämmverbundsystem.

Rollladenkasten als Segment- oder Rundbogenkasten
Revision außen 80 mm - monolithisch - ab Mauerstärke 300 mm – 490 mm
Rollladenkasten als Segment- oder Rundbogenkasten
Revision außen 80 mm - mit WDVS - ab Wandstärke 175 KS mm

Raffstorekasten als Segment- oder Rundbogenkasten
Revision außen 124 - 140 mm - monolithisch - ab Mauerstärke 300 mm – 490 mm
Raffstorekasten als Segment- oder Rundbogenkasten
Revision außen 124 - 140 mm - mit WDVS - ab Wandstärke 175 mm

Bogenstich in allen Ausführungen, mit weiteren Lösungen.

Bogenstich von 200 - 700 mm
Der Bogenstich ist für die Form des Rundbogenkastens eine wichtige Maßvorgabe.
Schielung der Kästen bei Öffnungsflügel / Schrägschnitt
Damit das Fenster beim Öffnen nicht mit der Innenecke kollidiert produzieren wir eine Schielung.
Sollte das Fenster im Rundbogen-Bereich nicht zu öffnen sein benötigen wir keine Schielung.
Revisionsöffnung - Zugang zur Beschattungstechnik von innen
Bei allen Kästen prüfen wir den Zugang zur Beschattungstechnik. Sollte der Radius einen Zugang zur Motoraufnahme bzw. Lageraufnahme im Kasten nicht gegeben sein, produzieren wir einen schmalen Revisionsdeckel.
Sondermaße
Segementbögenkästen ab 2.500 mm bis maximal 4.000 mm sind möglich.

Rundbogen-Kasten mit Motor vorbereitet

Unsere Segment- oder Rundbögen-Rollladenkästen können auch mit unseren Motorantrieben für Rollladenpanzer vorbereitet werden.

So erspart man sich aufwendige Montagekosten am Bau.

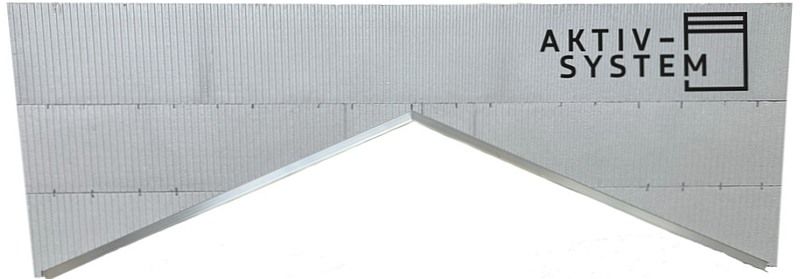

Schrägbogen - Spitzbogen - Rollladenkasten AKTIV-SYSTEM

Spitzbogen-Rolladenkasten

Für die Giebelseite mit Beschattung können wir unsere Rollladenkästen auch in der Ausführung Spitzbogen / Schrägbogen-Kasten anbieten.

Rundbogen-Kästen sind In jeder Form und Ausführung bei uns erhältlich.

In unsere Rollladenkasten-Spezial-und Sonderbau-Produktion erfüllen wir Ihre Anforderungen maßgenau.

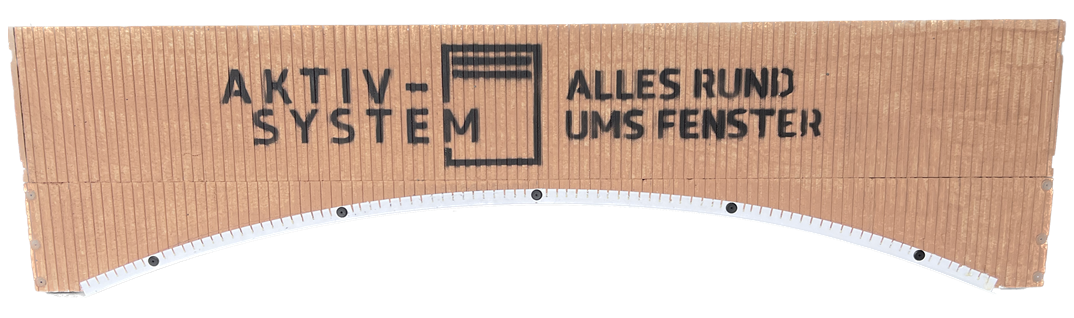

Runbogen-Kasten mit Ziegel-Optik AKTIV-SYSTEM

Segmentbogen-Rollladenkasten mit Ziegel-Optik

Unsere Segment- oder Rundbögen-Rollladenkästen sind auch in Ziegelrot verfügbar.

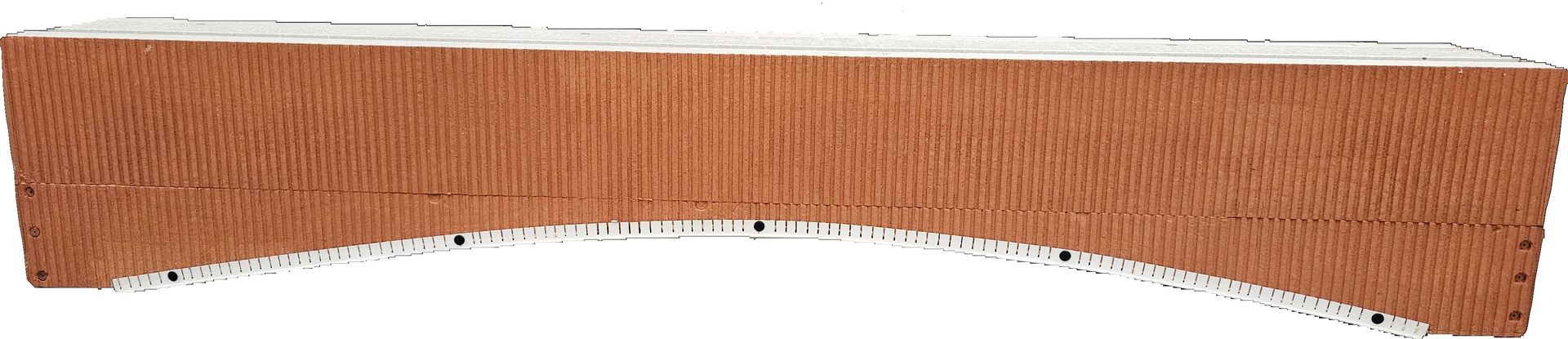

Runbogen-Kasten Raffstore mit Ziegel-Optik und AKTIV-SYSTEM

Segmentbogen-Raffstorekasten mit Ziegel-Optik

Unsere Segment- oder Rundbögen-Raffstorekästen sind auch in Ziegelrot verfügbar.

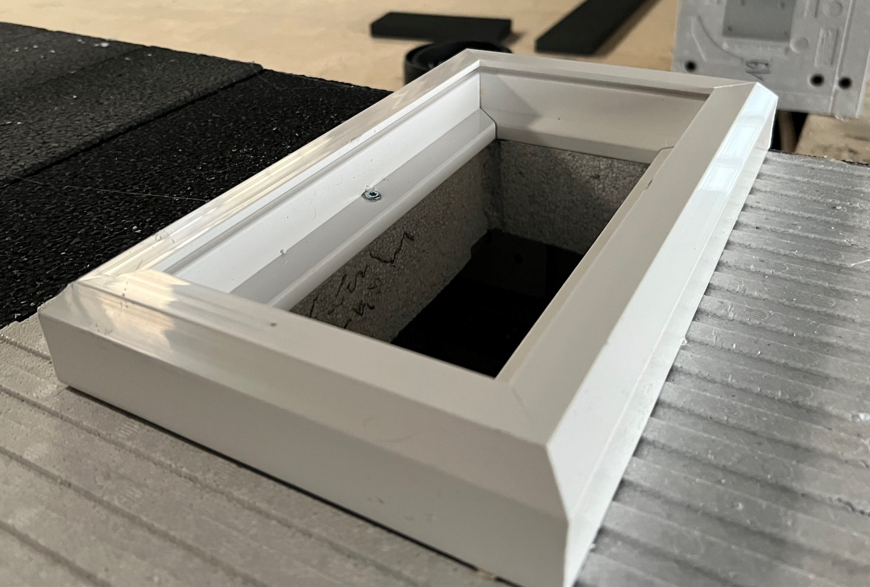

Revision-Innen Zugang

Um einen Zugang zum Motor, Welle und Wellenbefestigung zu gewährleisten produzieren wir kleine Revisionsdeckel. Diese sind nur notwendig, wenn durch einen hohen Radius / Bogenstich ein Zugang von außen nicht ermöglicht wird.

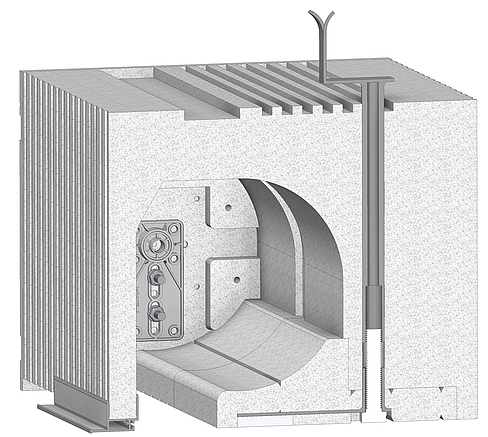

Befestigungskonsole

Unsere Rundbogen- und Segmentbögen Kasten können auch auch mit Konsole zur zusätzlichen Fenster-Befestigung ausgeführt werden.

Rundbogen-Kasten mit Lüfter

Mit unseren Lüftern mit Wärmerückgewinnung oder Bad-Ablüftern, erhalten Sie bei uns die Lösung die Fassade ohne Außenhaube umzusetzen.

Dabei wird die Ab- und Zuluft über die Lüftungsumlenkung über die Vorderschürze des Rollladen- oder Raffstorekasten geführt.

Unsere Lüfterlösungen "Rollladenkasten ohne Außenhaube" sind auch für alle unsere Segment- und Rundbogen sowie Halbrundbogen und Spitzbogenkästen verfügbar.

EPD für QNG und QNG-PLUS auch für

Rundbogen- und Segmentbogen

Wir erfüllen die Voraussetzung für die Nachhaltigkeitszertifizierung unter Berücksichtigung der EPD für Rollladenkasten / System Grupor-Umweltproduktdeklarationen für Bauprodukte.

Mit unserem System erfüllen wir QNG und QNG-PLUS für Wohngebäude und tragen dazu bei das Sie die Förderbedingungen erfüllen.

EPD für ORIGINAL-GRUPOR-SYSTEM ®

geprüftes und zugelassenes Rollladenkasten System
