Lüftung Rollladenkasten

Wärmerückgewinnung mit Top-Werten - System Novarius



Unser Rollladen- oder Raffstorekasten mit integrierter Lüftung nutzt die Energie der Abluft aus dem Wohnraum, um die Raumluft bei Kälte zu erwärmen. Mit der Luftfeuchtigkeit wird optimal gehaushaltet, sodass ein angenehmes Raumklima entsteht, das gleichzeitig Bestwerte in Sachen Energieeffizienz erreicht. Ein Rollladenkasten mit Lüftungsanlage gehört daher in jeden modernen Neubau und ist auch bei Modernisierungsmaßnahmen ein sinnvoller Weg, um die Klimaeigenschaften und Belüftung des Gebäudes signifikant zu verbessern.


AKTIV-SYSTEM bietet Ihnen mit dem NOVARIUS-SYSTEM verschiedene Lösungen an:


Wärmerückgewinnung:

Hier ist das Lüftungsgerät mit Keramik-Wärmetauscher direkt neben dem Rollladenkasten integriert.


Abluft:

Reines Abluftset für Räume mit hohem Feuchtigkeitsaufkommen z.B. Bäder.


Stand-Alone-Lösung:

Separates Lüftungssystem ohne Rollladenkasten, ideal etwa zur Belüftung von Kellerräumen oder bei Einsatz über Dachgauben.

Lüfter mit RC-2 Rollladenkasten :

Unser Rollladenkasten mit Lüftungssystem bieten wir Ihnen auf Wunsch in der Widerstandsklasse RC 2 an.



Mit absoluten Top-Werten bieten wir einen extrem hohen Schallschutz im Vergleich zu handelsüblichen Lüftern.

Der Schallschutz von 59 dB nach Dn,w. bewirkt das Geräusche von außen kaum nach innen gelangen und Geräusche von innen nach außen werden ebenso deutlich besser absorbiert.



Hoher Luftvolumenstrom

Unsere Raumlüftungs-Lösungen  sind intelligent in unsere Rollladenkästen integriert und glänzen  mit Top-Werten wie z.B. bis 51 m3 Volumenstrom pro Stunde, hohem Schallschutz von 59 dB nach Dn,w sowie sehr geringem Stromverbrauch.

Dank der vollständigen Integration der Lüftung in unser Rollladenkasten-System sind die Lüfter von außen komplett unsichtbar und benötigen keinen zusätzlichen Wanddurchbruch und keine Außenhaube.
Rollladenkasten mit Lüftung

Unser dezentrales Lüftungssystem sorgt für eine beständige Frischluft-Versorgung und ein angenehmes und gesundes Raumklima in Ihrem Zuhause – den ganzen Tag.

Unsere Lüfter verfügen über einen Feuchtigkeitssensor, sind mit vier verschiedenen Betriebsarten ausgestattet und heben sich unter anderem durch den geringen Stromverbrauch sowie den minimalen Wartungsaufwand von Vergleichsprodukten ab.

Die automatische Wohnraum-Lüftung lässt sich einfach in unser Rollladenkasten-System ebenso wie in unsere Raffstorekästen integrieren. Auch für Textilscreen / ZIP Beschattungen mit Lüfter möglich.

Jeder Rollladenkasten aus unserem Sortiment erfüllt die Anforderungen des neuen Gebäudeenergiegesetzes (GEG).
Dezentrale Lüftung über dem Rollladenkasten.
Die Merkmale unseres Lüftungs-Systems für Rollladenkasten und Raffstorekasten auf einen Blick:

  • Wärmebereitstellungsgrad bis 92 %
  • Lüfter mit 5-Stufenprogramm
  • Volumenstrom von 8–51 (m3/h) regelbar
  • "Schlafzimmertauglich": sehr leiser und ruhiger Lauf, für ungestörten Schlaf
  • Extrem geringer Stromverbrauch mit max. 1,9 Watt
  • Regulierbare Luftfeuchtigkeit von 40–60 %
  • Reihenschaltung möglich, für bis zu 16 Wohnraumlüfter
  • Moderner Wandschalter mit LED
  • Einfache Installation
  • Dip-Schalter für Kopplung weiterer Wärmerückgewinnungs- (WRG-) Lüfter
  • Günstige Austausch-Filter
  • Auch als Stand-Alone-Lösung oder mit reinem Abluft-Lüfter (z. B. fürs Bad) verfügbar
  • Erfüllt Energieeffizienz-Anforderungen unabhängiger Prüfungsinstitute
  • Auch verfügbar in Verbindung mit unserem RC 2-Rollladen- bzw. Raffstorekasten
  • Auch als Rollladenkasten mit Revision innen erhältlich
  • Auch in Verbindung mit Aufsatzkasten möglich
  • Innenhaube kann im Brandfall geschlossen werden

 EPD für QNG und QNG-PLUS

Wir erfüllen die Voraussetzung für die Nachhaltigkeitszertifizierung unter Berücksichtigung der EPD für Rollladenkasten / System Grupor-Umweltproduktdeklarationen für Bauprodukte.


Mit unserem System erfüllen wir QNG und QNG-PLUS für Wohngebäude und tragen dazu bei das Sie die Förderbedingungen erfüllen.


EPD für ORIGINAL-GRUPOR-SYSTEM ®

Nach der polizeilichen Kriminalstatistik gelten bei Einbrüchen offene Türen und gekippte Fenster oft als Schwachstelle. Hier kommt eben nicht nur frische Luft ins Zimmer, sondern leider auch technisch

nicht sonderlich versierter Einbrecher können problemlos Zugang erhalten.


Gekippte Fenster erzielen bekanntlich auch nicht den gleichen Lüftungseffekt wie geöffnete Fenster. Mit unserem dezentralen Lüftungssystem erhalten Sie kontinuierlich frische Luft und machen es Einbrechern deutlich schwerer.

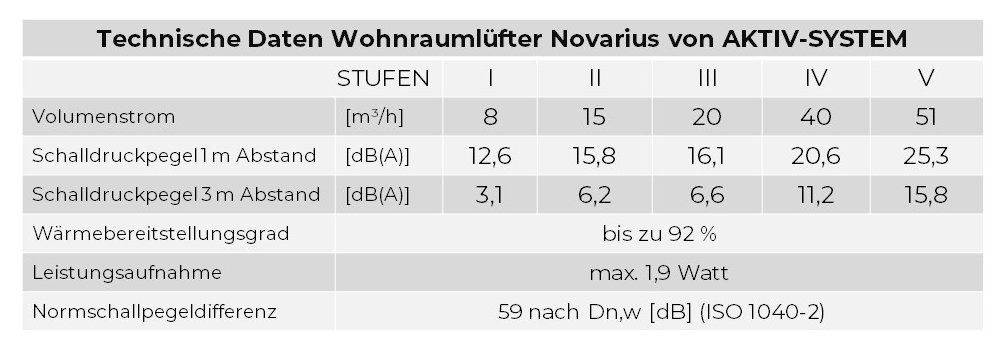

Lüftung mit System: Rollladenkasten mit integriertem Lüfter.
Durch die hervorragenden-Schallwerte des Lüfters im Vergleich zu herkömmlichen Lüftern erhalten Sie einen doppelten Schallschutz, der sowohl Außengeräusche deutlich dämmt als auch durch die Geräuschdämmung nach außen Ihre Privatsphäre wahrt (Schallschutz von 59 dB nach Dn,w).
Moderne Bedienung: Schalter One Touch – sensitiv
  • Mit LED-Beleuchtung
  • WLAN-fähig
  • Abfrage Betriebsstundenzähler und Filterintervall
  • Nachtmodus
  • Anzeige Filterreinigung und Filterwechsel
  • Einstellung von 5 Luftstufen
  • 3 Modi für Abluft-, Zuluft- und Regenerationsbetrieb
  • Feuchtigkeitsstufen einstellbar in 5 Stufen von 40-60 %
  • LEDs dimmen nach Benutzung ab
  • Modernes Design

Praxisbeispiele - Rollladenkasten von AKTIV-SYSTEM mit Novarius-Lüfter - unsichtbar

Ein MFH mit unserem NOVARIUS Lüfter-System, nach über 3 Jahren eine nach wie vor schicke und perfekte Gebäudehülle. Keine Verschmutzungen der Fassade und Beschattung.

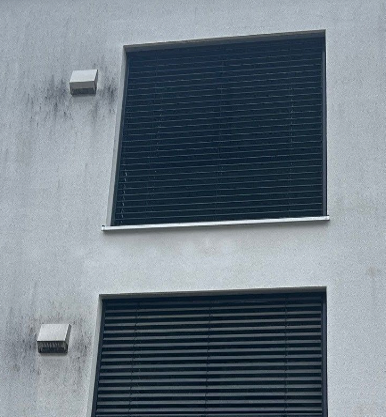

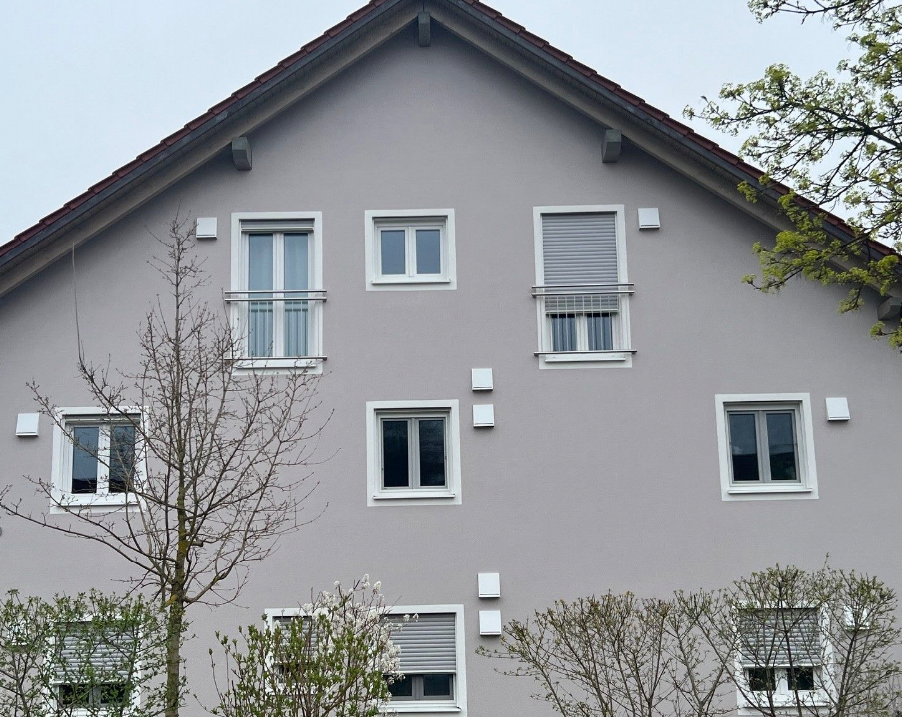

Außenfassade mit handelsüblichen Lüftern...

Architektonische Meisterleistungen sind das gewesen, bis die Hauben kamen...

So funktioniert die Lüftung neben dem Rollladenkasten

Unsere direkt in dem Rollladenkasten integrierte Lüftungs-Lösung sorgt für eine intelligente Wohnraumlüftung.

So funktioniert das System:

1.   Zunächst transportiert das Gerät die Raumluft von innen nach außen.
2.  Dabei speichert der Wärmespeicher die Wärme der vorbei strömenden Luft.
3.  In der Folge wird dann frische Außenluft in den Innenraum transportiert.
4.  Diese wird über den Wärmespeicher erwärmt und gelangt als Frischluft in den Innenraum.
5.  Durch dieses Prinzip der Wärmerückgewinnung werden Heizkosten gesenkt.


Die Ab- bzw. Zuluft wird über den vorderen Bereich der Kastenaußenseite nach innen bzw. außen geführt.
Sollte draußen eine hohe Luftfeuchtigkeit herrschen, regelt ein Feuchtigkeitssensor die Wechselraten.

Lüftung über dem Rollladenkasten: Die Systemlösung für die Sanierung

Sie sanieren Ihr Haus und sind auf der Suche nach einer effizienten Lösung, um die heutigen energetischen Anforderungen schnell und unkompliziert zu erfüllen und die allgemeinen Gebäudeeigenschaften erheblich zu verbessern ?


Sie müssen dazu keine zusätzlichen Wanddurchbrüche vornehmen und benötigen zudem außen keine Lüftungshaube.

Unser NOVARIUS-SYSTEM - Maße auf einen Blick

Für monolithische Bauweise ist unser Lüftungssystem NOVARIUS für folgende Kastentypen verfügbar.




  • Rollladenkasten - Revision außen - ab Mauerstärke 365 mm – 490 mm
  • Rollladenkasten - Revision innen - ab Mauerstärke 365 mm – 490 mm.
  • Raffstorekasten - ab Mauerstärke 365 mm – 490 mm




Bei zweischaligen Wandaufbauten ( Mauerwerk + Wärmedämmverbundsystem ) ist unser Lüftungs-System ab folgenden Wandstärken erhältlich:




  • Rollladenkasten – Revision außen 80 mm     ab 260 mm Wand + WDVS
  • Rollladenkasten – Revision innen                      ab 300 mm Wand + WDVS





  • Raffstorekasten – Revision außen 124 mm     ab 215 mm Wand + WDVS
  • Raffstorekasten – Revision außen 140 mm     ab 200 mm Wand + WDVS




Bei Einsatz unseres Laibungsrahmen-Systems oder Vorbaurahmen-Systems   kann das Fenster und somit die Revisionsöffnung deutlich tiefer in die Dämmebene gesetzt werden, sodass beispielsweise auch bei einer 17,5er-Wand und 20er-WDVS ein Lüfter möglich ist.


Eigenständige Lüftungs-Lösung ohne Rollladenkasten

Einbruchschutz: Rollladenkasten mit Lüftung in RC 2-Ausführung

Bei Bedarf bieten wir Ihnen unseren Rollladen-Mauerkasten bzw. Raffstorekasten mit Lüfter auch in RC 2-zertifizierter Ausführung an (ab MS 36). Die nach DIN EN 1627 geprüfte Widerstandsklasse RC 2 steht im privaten Bereich für hohen Einbruchschutz. Die Prüfung der Einbruchhemmung unserer Rolladenkasten nach EN 1627:2011-05 wurde durch das ift Rosenheim durchgeführt.

Rollladenkasten mit Abluft und Zuluft

Abluftset

In Bädern, Waschräumen, Hauswirtschaftsräumen und Wellnessbereichen entsteht oft sehr viel Feuchtigkeit, um auf dem natürlichen Weg abgeleitet zu werden.


Eine Abluft-Lösung kann hier Abhilfe schaffen und die Feuchtigkeit einseitig nach außen bringen.


Auch für reine Abluft-Funktionen bieten wir Ihnen die Kombination mit Rollladenkasten in modernem und hochwertigem Design, oder auch als Stand-Alone Version, an.


Stand-Alone-Lösung: Lüftung ohne Rollladenkasten

Unsere Lüftung funktioniert auch als Einzellösung ohne Rollladenkasten. Dies bietet sich in Räumen mit hoher Feuchtigkeit wie etwa Keller- oder Hauswirtschaftsräumen an. Für solche Fälle haben wir den Wohnraumlüfter auch als Stand-Alone-Version im Sortiment. In diesem Fall wird das Einbauset mit einer Außenhaube erstellt

Die Stand-Alone-Lösung eignet sich auch ideal für zweischalige Wandaufbauten, z. B. 20 cm Beton und 20 cm WDVS, monolithisch ab Ausführung MS 36 verfügbar.

Ebenso ist die Lüftungsanlage als Einbauset für Wandbohrung 180 mm Ø erhältlich.

Hinweise zum Einbau unserer Rollladenkästen mit Lüftung

Elektro:

Elektrische Abschlussarbeiten an unserem Lüftungssystem dürfen nur von einer qualifizierten Elektrofachkraft durchgeführt werden.

Die NOVARIUS Lüftungssysteme sind für den 230-V-Anschluss konzipiert und können mithilfe einer Reihenschaltung miteinander verbunden werden. Auch bei der Verbindung mehrerer Geräte wird jedes Gerät separat mit Strom versorgt.

Achten Sie darauf, dass die Mindestanforderungen an den Leitungsquerschnitt eingehalten werden, um einen Spannungsabfall zu vermeiden. Wenn Sie mehrere Lüftungsgeräte verwenden, sollten diese an ein eigenes Sicherungselement (Schraubsicherung, Leitungsschutzschalter o. ä.) angeschlossen werden.
Details finden Sie in der Bedienungsanleitung.


Antrieb, Motor und Rollladenpanzer:

Das Motorlager und die Stromzuführung für den elektrischen Behang sollten auf der dem Lüfter gegenüberliegenden Seite sein.

Ein Rollladenkasten mit Lüftung verfügt über einen Rollraum von 180 mm.
Bei einer klassischen Berliner Lamelle 52/14 reduziert sich das Gesamtmaß des Behangs auf max. 1900 mm Höhe.

Bei größeren Fenstertüren wäre der Einsatz einer Mini-Lamelle notwendig, z. B. 37/8 mm.
Bei Alu-Lamelle ist diese bis maximal 3000 mm Breite möglich.

Da die Ab- und Zuluft über die äußere Revisionsöffnung herausströmt, dürfen für den Anschlag der letzten Rollladenlamelle keine Winkelendschienen, sondern ausschließlich Anschlagstopper verwendet werden.

Insektenschutzrollos können zusätzlich mit unserem Führungsschienen-System eingesetzt werden.

Gurt und Kurbelstangen-Antriebe empfehlen wir auf der gegenüberliegenden Seite.

Ebenso können Motoren für den zweiten Rettungsweg mit 12-Volt-Motor oder mit Kurbelstange und Motor verbaut werden. Weitere Hinweise finden Sie hier.
